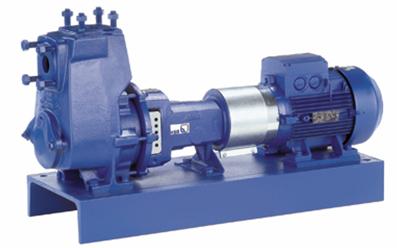

Etaprime L

Horizontale zelfaanzuigende centrifugaalpomp, ééntraps, met open meerschoepenwaaier.

In procesbouwwijze met lagerstoel.

Toepassingen

Voor het verpompen van schone, verontreinigde of agressieve vloeistoffen zonder slijtende of vaste bestanddelen. Korte identificatie: EP.

Technische gegevens in één overzicht

Type lagers rollager

Huisdeling dwars ( radiaal)

Material leiwiel (EN norm) 1. 4571;C45+N;1.4462

Aandrijving IEC normmotor, elektromotor

Frequentie aandrijfmotor 50 Hz / 60 Hz

Type aandrijving elektromotor

Spanning van de aandrijving laagspanning

Electroaansluiting 250- 480 V/ 440-830V; 3~

Aantal waaierintreden eenstromig

Material waaier (EN norm) CC483K- GS;1.4408;JL 1040

Type installatie fundatieplaat

Type koppeling direct

Wijze van smering vetsmering

Maximaal toelaatbare mediumtemperatuur 90 ° C

Gegarandeerd siliconenvrij ja

Positie aansluitingen end suction

Max. ND (dukzijdig) PN 16; PN 40

Procesbouwwijze ja

Opstelling aggregaat droog opgesteld

Materiaal as (EN norm) 1. 4462;C45+N;1.4571

Zuigkarakteristieken zelfaanzuigend

Geschikt voor drinkwater ja

Huisvorm spiraalvormig huis

Type waaier meerschoepige waaier; open

Wijze van aansluiten draad, flens

Materiaalsoort huis(EN norm) 1. 4408;JL 1040

EClass indeling 36410100; 36410000;36410101

Vrije doorlaat 10 mm

Maximale opvoerhoogte 104, 00 m

Minimale opvoerhoogte 5, 00 m

Opstellingspositie horizontaal

Soort asafdichting mechanische asafdichting

Belangrijkste toepassings gebieden gebouwentechniek; water;industrie- en procestechniek;afvalwater

Materiaal huis edel gietstaal; gietijzer

Max. drukzijdige bedrijfsdruk 10 bar

Max. aandrijfvermogen 37 kW

Wijze van opstelling stationair

Max. capaciteit 170 m³/h

Min. capaciteit 4 m³/h

Max. toerental 3. 500 1/min

Pompgrootte 2. 09; 3.12; 4.11; 4.14; 5
